ガントリークレーンの荷重表の見方は？

私はガントリークレーンのサプライヤーとして、ガントリークレーンの荷重表の見方がわからないお客様によく遭遇します。負荷グラフを理解することは、これらの強力なマシンを安全かつ効率的に動作させるために非常に重要です。このブログ投稿では、ガントリークレーンの荷重チャートを読むプロセスを説明し、情報に基づいた意思決定を行うために必要な知識を提供します。

ガントリークレーン荷重表とは何ですか?

ガントリークレーンの荷重表は、さまざまな条件下でのクレーンの吊り上げ能力に関する詳細情報を提供する文書です。最大積載荷重、半径（クレーンの中心から積載物までの距離）、ブームの長さ、ブームの角度などのデータが含まれます。この情報は、オペレータがクレーンに過負荷がかからないようにするために不可欠であり、事故や機器の損傷につながる可能性があります。

ガントリークレーンの荷重チャートの主要コンポーネント

1.耐荷重

耐荷重とは、クレーンが所定の半径とブームの長さで安全に持ち上げることができる最大重量です。通常、トンまたはキログラムで測定されます。クレーンのブームはより長い距離にわたって荷重を支えなければならないため、半径が大きくなるにつれて耐荷重は減少します。たとえば、ガントリークレーンの耐荷重は半径 5 メートルでは 20 トンですが、半径 10 メートルでは 10 トンしかありません。

2. 半径

半径はクレーンの回転中心から荷物の中心までの水平距離です。荷物がクレーンから離れるほどブームにかかる応力が大きくなるため、これはクレーンの吊り上げ能力を決定する重要な要素です。通常、荷重チャートにはさまざまな半径の耐荷重がリストされており、オペレータは吊り上げ作業に適切な設定を選択できます。

3. ブームの長さ

ブーム長とは、クレーンのブーム（クレーン本体から荷物まで伸びるアーム）の長さを指します。ブームを長くすると、クレーンはより高い高さと距離に達することができますが、積載量も減少します。荷重グラフには、ブームの長さが異なると荷重容量がどのように変化するかが表示され、オペレーターが作業に適したブーム構成を選択するのに役立ちます。

4. ブーム角度

ブーム角度とは、ブームと水平面との間の角度です。クレーンの吊り上げ能力と安定性に影響します。一般に、ブームの角度が急になると、ブームが荷重をよりよく支えることができるため、耐荷重が大きくなります。荷重チャートにはさまざまなブーム角度での荷重容量に関する情報が表示されるため、オペレーターは吊り上げ要件に応じてブーム角度を調整できます。

ガントリークレーンの荷重表の見方

ステップ 1: クレーンのモデルを特定する

ガントリークレーンの荷重チャートを読み取る最初のステップは、クレーンの特定のモデルを特定することです。吊り上げ能力はクレーンの設計、サイズ、仕様によって異なるため、クレーンの各モデルには独自の荷重チャートがあります。お使いのクレーンのモデルに適した荷重表があることを確認してください。

ステップ 2: 半径を決定する

次に、荷物を持ち上げる半径を決定する必要があります。クレーンの回転中心から荷物の中心までの水平距離を測定します。半径を取得したら、荷重グラフで対応する値を見つけます。

ステップ 3: ブームの長さを選択する

ガントリークレーンに調整可能なブームが付いている場合は、吊り上げ作業に適したブームの長さを選択する必要があります。到達する必要がある高さと距離、耐荷重要件を考慮してください。荷重表でブームの長さを見つけて、対応する耐荷重値に注目してください。

ステップ 4: ブーム角度を確認する

吊り上げ要件に基づいて必要なブーム角度を決定します。選択したブーム角度での耐荷重を確認するには、荷重表を参照してください。持ち上げる予定の荷物がそのブーム角度の許容積載量内であることを確認してください。

ステップ 5: 他の要素を考慮する

半径、ブームの長さ、ブームの角度に加えて、クレーンの吊り上げ能力に影響を与える可能性のある要因としては、荷重の種類 (集中または分散など)、風速、地面の状態などがあります。荷重グラフを使用するときは、これらの要素を必ず考慮してください。

荷重グラフの見方例

ガントリークレーンがあり、半径 8 メートルで荷物を持ち上げる必要があるとします。ブームの長さは 15 メートルまたは 20 メートルからお選びいただけます。

まず、半径 8 メートルに対応する荷重チャート上の行を見つけます。次に、2 つのブームの長さ (15 メートルと 20 メートル) の列を確認します。ブームの長さが 15 メートルの場合、積載量は 15 トンですが、ブームの長さが 20 メートルの場合、積載量はわずか 12 トンであることがわかります。荷物の重量が 13 トンの場合、安全に持ち上げるためには 15 メートルのブームの長さを選択する必要があります。

荷重グラフを正しく読むことの重要性

ガントリークレーンの荷重グラフを正しく読むことは、次のような理由から最も重要です。

安全性

ガントリークレーンに過負荷がかかると、クレーンの倒壊などの重大な事故が発生する可能性があり、オペレーターや傍観者が負傷したり死亡したりする可能性があります。荷重表に従うことで、クレーンが安全限度内で確実に操作され、事故のリスクが軽減されます。

機器の保護

耐荷重を超えてクレーンを操作すると、ブーム、ケーブル、ホイストなどのクレーンのコンポーネントが損傷する可能性があります。これにより、修理費が高額になり、ダウンタイムが発生する可能性があります。荷重チャートを正しく使用することで、クレーンへの投資を保護し、その寿命を延ばすことができます。

効率

荷重グラフを理解すると、吊り上げ作業に最適なクレーン構成を選択できます。これにより、ジョブをより効率的に完了し、時間とリソースを節約できます。

当社のガントリークレーン製品

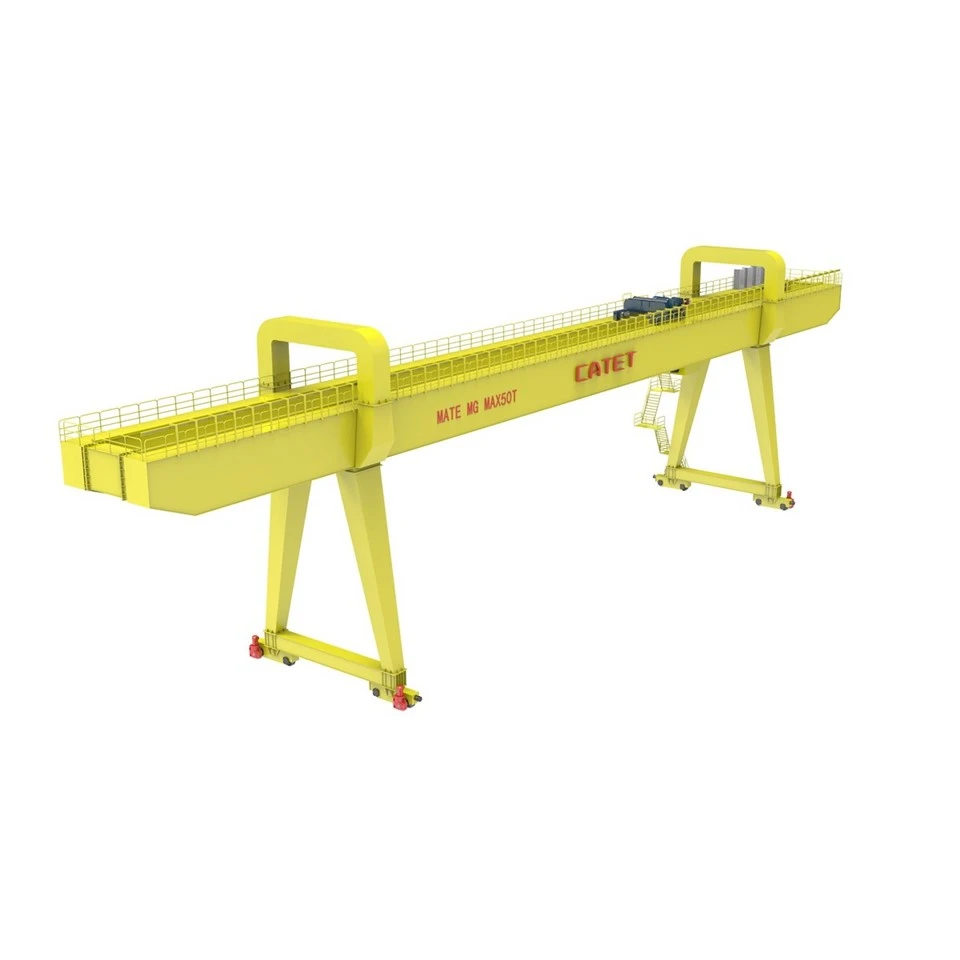

当社では、お客様のさまざまなニーズにお応えするために、さまざまなガントリークレーンを提供しています。私たちの欧州標準ダブルガーダーガントリークレーン高品質の素材と高度な技術で設計されており、優れたパフォーマンスと信頼性を提供します。安全で効率的な操作を保証するための詳細な負荷チャートが付属しています。
